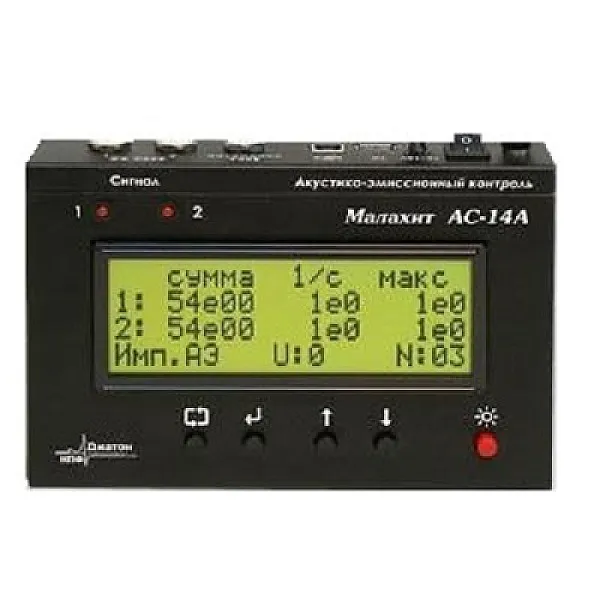

Акустико-эмиссионная система МАЛАХИТ АС-14А

Акустико-эмиссионная система МАЛАХИТ АС-14А

Сферы применения:

• Диагностика состояния материала оборудования, работающего под нагрузкой;
• Обнаружение развивающихся трещин, коррозии, дефектов сварки, расслоений;
• Обнаружение сквозных свищей, протечек;
• Повышение безопасности пневмоиспытаний;
• Мониторинг состояния оборудования.

Малахит АС-14А разработан для акустико-эмиссионного контроля грузоподъемных механизмов по специальной методике. Функциональные возможности прибора позволяют его использовать также для контроля переходов трубопроводов через реки, автомобильные и железные дороги, для контроля баллонов, небольших сосудов давления и других объектов.

Прибор может использоваться для предварительного изучения условий акустико-эмиссионных испытаний на крупногабаритных объектах, анализа формы сигналов, снятия характеристик затухания сигналов, выбора типа датчика, измерения уровня акустических шумов.

Прибор прост в эксплуатации, поэтому он хорошо подходит для первоначального освоения и внедрения метода акустической эмиссии в лабораториях неразрушающего контроля и диагностических предприятиях, которые еще не имеют в своем арсенале средств акустико-эмиссионного контроля. Благодаря небольшим размерам и относительно невысокой стоимости прибор может быть использован для обучения и тренинга специалистов акустико-эмиссионного контроля в аттестационных центрах.

Характеристики прибора
• Работа в автономном режиме (без компьютера) или в режиме акустико-эмиссионной системы;
• Цифровой сигнальный процессор в каждом канале;
• Большой амплитудный диапазон;
• Встроенная память для хранения до 63 результатов испытаний;
• ЖК дисплей для задания параметров контроля и отображения результатов измерения;
• Связь с компьютером по USB интерфейсу;
• Звуковая и световая индикация превышения сигналом порогового уровня;
• Звуковая сигнализация превышения установленного значения скорости счета;
• Вход для измерения дополнительного параметра (давление, температура и др.);
• Интегральные датчики с режимом излучателя и автотестом;
• Напряжение источника питания от постоянного тока от 12В до 18В, от переменного тока – 220В;
• Габариты измерительного блока 180×135×60мм.

Автономный режим (без компьютера)
В автономном режиме прибор запоминает во внутренней памяти до 64 результатов испытаний. Для текущего испытания производится регистрация и запоминание интегральных параметров в динамике (заданная экспозиция разбивается на 64 одинаковых интервала), что дает дополнительные возможности по отработке акустико-эмиссионного контроля различного оборудования. Данные из внутренней памяти могут быть прочитаны на встроенном дисплее или переданы в компьютер. Предусмотрена возможность распечатки отчета по проведенным испытаниям.

Устанавливаемые параметры:
• частоты среза фильтров нижних (10кГц, 100кГц) и верхних частот (100кГц, 300кГц);
• интервалы контроля длительности и конца акустико-эмиссионного сигнала (от 100 до 65000мкс);
• пороговые уровни (от 10 до 98 дБ);
• время экспозиции (до 24 часов);
• пороговый уровень звуковой сигнализации для параметра "скорость счета".

Кроме интегральных величин измеряемых параметров по обоим каналам, отображается их суммарные значения за последнюю секунду, а также максимумы этих значений за последние 10 секунд. В частности, отображаются такие параметры, как активность импульсов (имп/с) и скорость счета (выброс/с).
Имеется программное обеспечение, позволяющее считать из прибора результаты контроля в автономном режиме, построить требуемые графики и распечатать отчёт.

Режим АЭ системы
В этом режиме прибором управляет компьютер по интерфейсу USB. Измеряемые параметры сигналов акустической эмиссии аналогичны параметрам в многоканальной системе Малахит АС-12А.
Для работы с формой сигналов разработана специальная версия программы Малахит-Ф.

В настоящее время производство данного прибора завершается. На его смену пришла новая двухканальная система Малахит АС-15А/2
