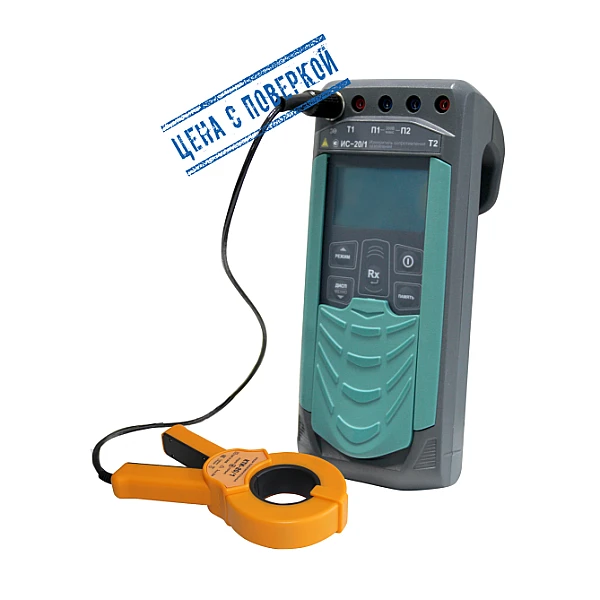

Измеритель сопротивления ИС-20/1 с клещами 40 мм
Тип оборудования: Измеритель сопротивления заземления
Производитель: Россия
Серия: ИС-20/1
Модель: ИС-20/1 с клещами КТИ20/1 (40 мм)
Описание: Прибор для измерения сопротивления заземления
Гарантия на измеритель сопротивления заземления ИС-20/1 с клещами 40 мм: 18 месяцев
Измеритель сопротивления заземления ИС-20/1 с клещами 40 мм внесен в Госреестр средств измерений РФ под №53720-13
Назначение прибора:
Измеритель сопротивления заземления ИС-20/1 с клещами 40 мм предназначен для измерения сопротивления единичного заземлителя без разрыва системы заземления с помощью клещей КТИ-20/1 (40 мм). Измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до 100 Ом (нужны дополнительно клещи передающие КП-20/1, приобретаются дополнительно). Измерение сопротивления элементов заземления двух-, трёх- или четырёхпроводным методом в диапазоне 1мОм-10 кОм. Память на 10000 измерений, беспроводная связь с компьютером.
- измерение сопротивления элементов заземления трех- или четырехпроводным методом от 1 мОм до 10 кОм
- измерение сопротивления единичного заземлителя в многоэлементном заземлении без разрыва цепи заземлителей
- измерение сопротивления заземления без вспомогательных электродов с применением двух клещей от 0,01 до100 Ом
- измерение сопротивления металлосвязи током свыше 200 мА с разрешением 1мОм
- измерение переменного тока частотой 50Гц от 1 мА до 2,5А
- вычисление удельного сопротивления грунта в Ом/м
Особенности измерителя сопротивления заземления ИС-20/1 с клещами 40 мм:
- Защита от появления напряжения во время измерения
- Автоматический выбор диапазонов измерений
- Возможность калибровки прибора на сопротивление измерительных проводов произвольной длины при измерении по двухпроводной схеме
- Высокая помехоустойчивость
- Высокоинформативный ЖК дисплей
- Ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54
- Встроенная память на измерений
- Автоматическое отключение питания
- Индикация состояния внутреннего источника питания
- Система защиты аккумулятора от перезаряда
- Защита от неправильного включения
- Связь с компьютером
- Встроенная память на 10000 измерений
- Связь с компьютером
- Программа для работы с ПК: RS-Terminal
Устройство и работа прибора ИС-20/1 с клещами 40 мм:
Органы управления, индикации и сигнальные разъемы располагаются на передней панели прибора. Вся индикация прибора ИС-20/1 выводится на жидкокристаллический индикатор. Прибор ИС-20/1 формирует измерительный стабилизированный импульсный ток переменной полярности (меандр), частотой 128 Гц (512 Гц в режиме измерения; сопротивления двумя клещами), амплитудное значение силы тока не более 260 мА, максимальное амплитудное значение выходного напряжения без нагрузки не более 42 В. Падение напряжения в измеряемой цепи при стабилизированном токе пропорционально её сопротивлению. Это напряжение фильтруется и поступает на входной усилитель, в котором происходит его усиление и преобразование в сигнал постоянного напряжения. Далее этот сигнал поступает в процессор, в котором происходит его измерение, а результат измерения в удобной для восприятия форме выводится на индикатор прибора ИС-20/1. Единицы измерения определяются автоматически.
