Кабелеискатель "Успех КБИ-309М" (морозоустойчивый)

Кабелеискатель "Успех КБИ-309М" (морозоустойчивый)

Назначение

Кабелеискатель "Успех КБИ-309М" предназначен для поиска и определения глубины залегания скрытых подземных коммуникаций (кабелей под переменным напряжением, металлических трубопроводов с катодной защитой на частоте 100 Гц) электромагнитным методом при помощи встроенных датчиков.

Рекомендуемые области применения

• Электро- и теплоэнергетика
• Коммунальное хозяйство
• Нефтегазовая отрасль
• Геодезия
• Связь
• МЧС
• Строительство
• Другие отрасли

Возможности

• Определение положения подземных коммуникаций.
• Измерение глубины залегания и силы тока в коммуникации.
• Одновременная работа со встроенными и внешними датчиками.
• Выбор кабеля из пучка с использованием внешнего датчика.
• Поиск дефектов коммуникаций.

Особенности

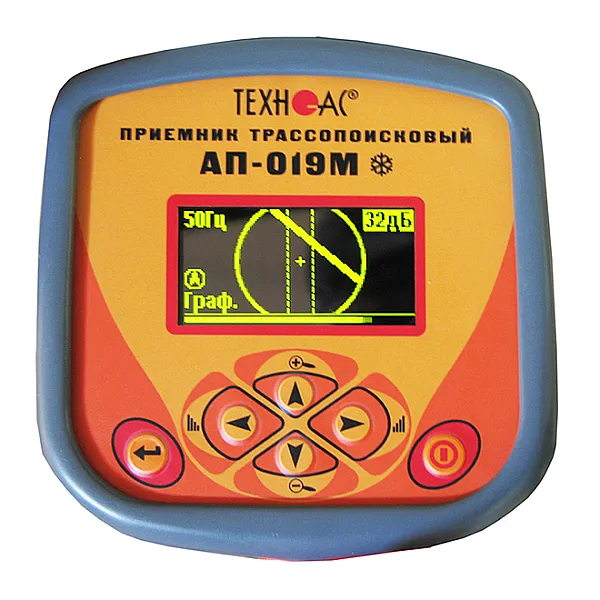

Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» в соответствии с режимами работы приемника. Режимы «Трасса» и «График» являются основными режимами работы приемника.

В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

В режиме «График» на индикаторе отображаются положение коммуникации и график изменения уровня сигнала на рабочей частоте, предусмотрена ручная регулировка коэффициента усиления приемника. Режим рекомендуется использовать при малых уровнях входного сигнала.

Режимы «График+», «Минимум максимум» и «2-частоты» предоставляют оператору дополнительные возможности.

Режим «График+» - при трассировке трубопровода на частоте 100 Гц прибор покажет оператору наличие и положение кабеля под напряжением 50 Гц (отображается в виде «компаса»).

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации.

Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).

Меню на двух языках (русский и английский).

Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.

OLED - индикатор (индикатор на базе технологий органических светоизлучающих диодов - Organic Led-emitted diodes).

В состав комплекта поставки входит солнцезащитный чехол, используемый при работе в солнечную погоду.
