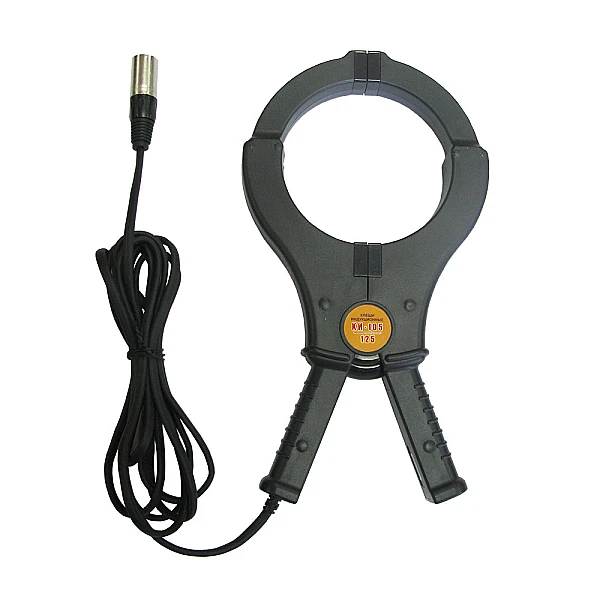

Клещи индукционные КИ-105/125

Клещи индукционные КИ-105/125

Назначение клещей КИ-105/125

Подача бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105 и АГ-107.

Клещи индукционные КИ-105/125 предназначены для:

• подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105 и АГ-107 (для генераторов АГ-114.1, АГ-144.1 и АГ-120Т используются клещи индукционные КИ-110/125);
• выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Методика работы с клещами КИ-105/125

Трассировка кабельной линии (в том числе находящейся под напряжением)

• Подключить индукционные клещи к выходному разъему генератора.
• Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
• Обхватить до смыкания полуколец индукционными клещами кабель.
• Включить на генераторе генерацию трассировочного сигнала.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• При завершении трассировки отключить на генераторе режим генерации.
• Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

• Подать на выделенный кабель сигнал испытательной частоты.
• На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
• Подключить к трассопоисковому приемнику индукционные клещи.
• Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.

Для подключения клещей индукционных КИ-105/125 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.020.
