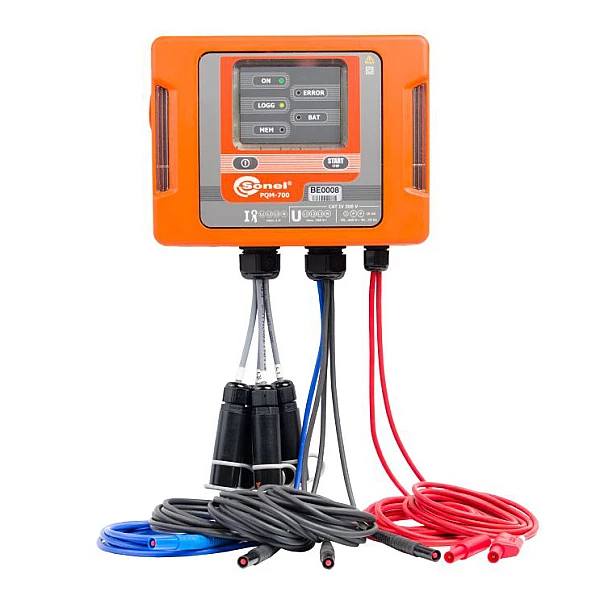

PQM-700 Анализатор параметров качества электрической энергии

PQM-700 Анализатор параметров качества электрической энергии

Функциональные возможности:

• соответствие классу S;
• часы реального времени ± 0,3с/24 часа
• встроенный блок питания с широким диапазоном номинальных входных напряжений 90…460 В переменного или постоянного тока;
• работа от внутреннего аккумулятора при отключении питания;
• степень защиты корпуса IP65;
• автоматическое формирование протоколов регистрации.

Измерение и регистрация:

• напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц;
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (EP), реактивной (EQ), полной (ES);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 40-й гармоники напряжения и тока;
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера P_STи P_LT;
• несимметрия напряжения и тока;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
• осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение SONEL Analysis 4:

• возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
• установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
• установка параметров трансформаторов напряжения и/или тока;
• выбор периода усреднения;
• расписание запуска и остановки регистрации;
• установка типа токоизмерительных клещей;
• условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
• режим измерения в реальном времени;
• широкий набор настроек представления и анализа (отчетов) данных регистрации.

Назначение и область применения:

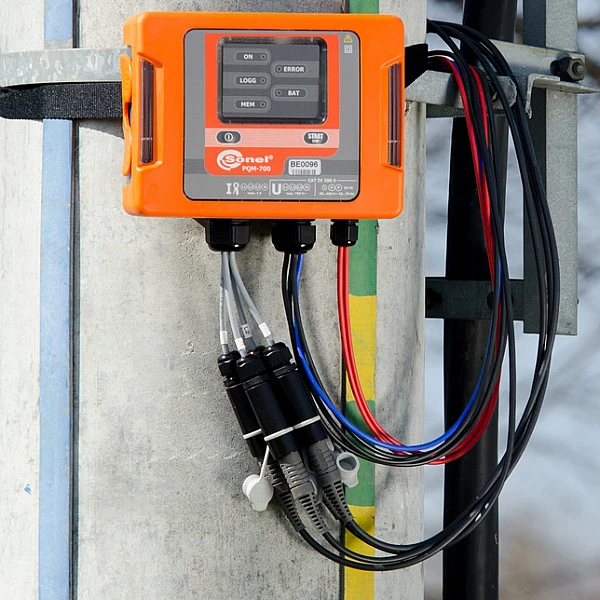

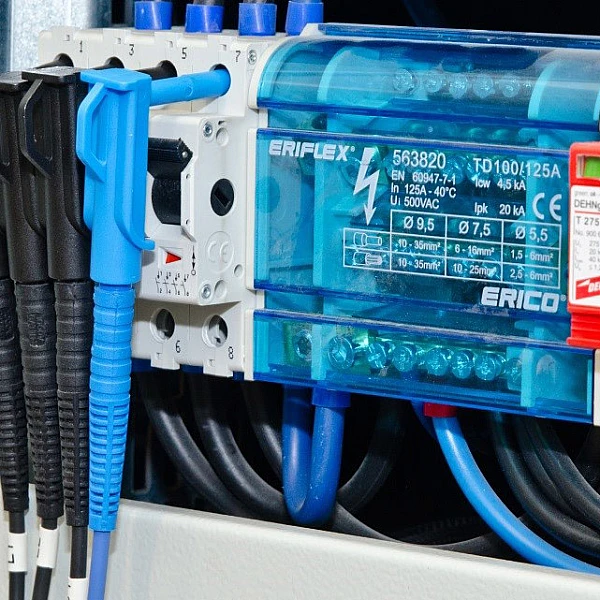

PQM-700 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс S) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-700 адаптирован для работы в сложных погодных условиях: диапазон температур  от -20 ° до +55 °С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.
