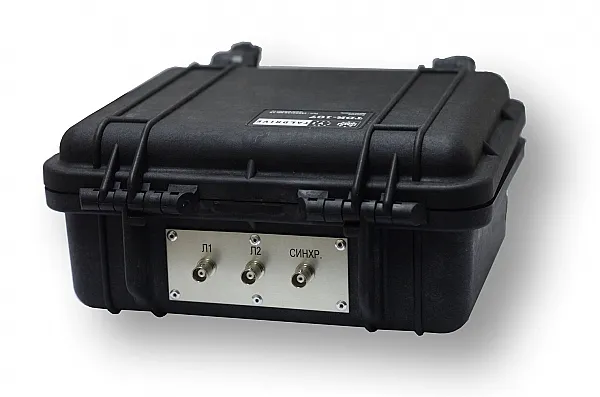

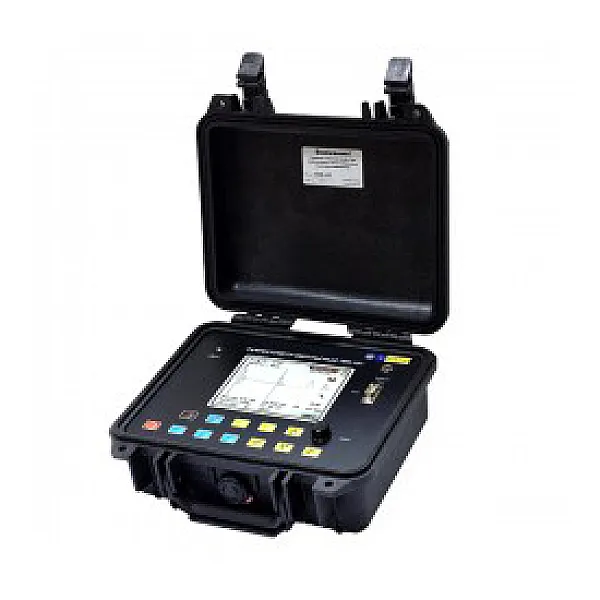

Рефлектометр TDR-107 СТРИЖ-С

Рефлектометр TDR-107 СТРИЖ-С

TDR-107 – это современный цифровой рефлектометр, специально разработанный для поиска и диагностики повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля. Реализация дополнительных высоковольтных методов позволяет определять на силовых КЛ высокоомные повреждения, заплывающий пробой и пр.

Назначение и методы измерений

Прибор TDR-107 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:

• Импульсный метод
• Импульсно-Дуговой Метод

Область применения прибора для измерения длины кабеля

Импульсный рефлектометр TDR-107 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

• медножильные кабели связи (ТПП, МКС и т.п.);
• кабели сигнализации и управления (СБПЗАВпШп и т.п.);
• силовые кабели (АСБ, ВВГ, СИП и т.п.);
• воздушные кабельные линии;
• компьютерные сети (СКС и т.п.);
• телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
• для определения длины кабеля при его производстве, складировании и торговле.

Особенности рефлектометра TDR-107:

• возможность применения двух основных современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод и импульсно-дуговой метод;
• измерение в реальном масштабе времени; подавление асинхронных помех;
• отображение рефлектограмм на 5.7″ дисплее с разрешением 320х240 точек;
• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
• режим поточечного вычитания рефлектограмм, позволяющий отображать только различия;
• максимальная дальность – 50 км;
• режим сравнения с рефлектограммой из памяти прибора режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
• встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
• возможность обмена данными с ПК;
• брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью.
