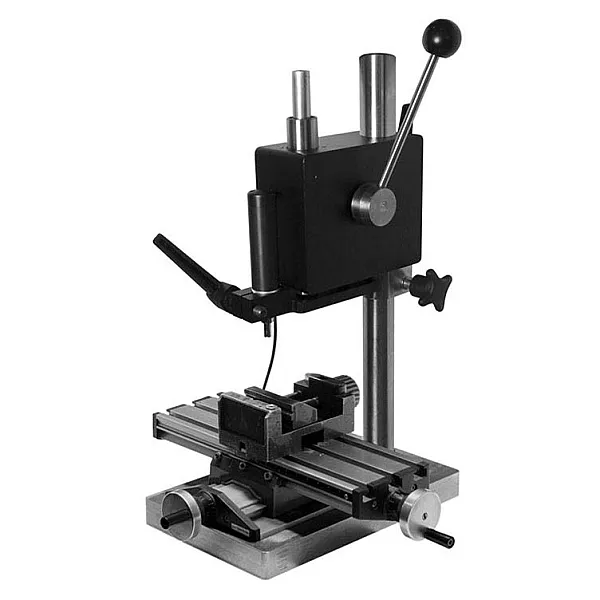

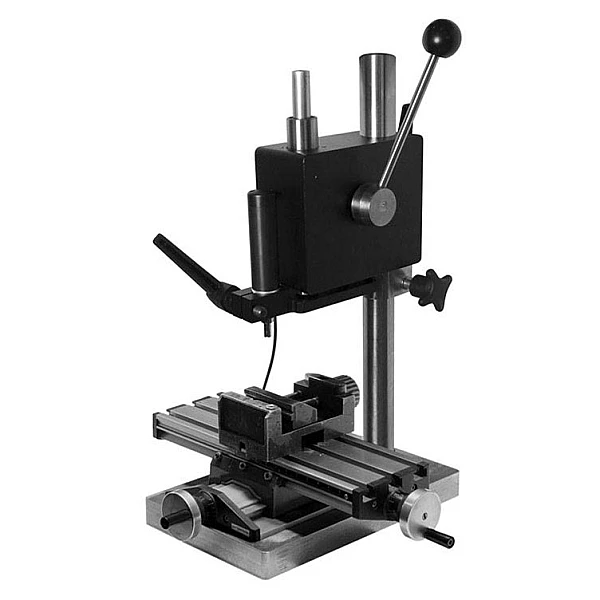

Штатив для измерения твердости малоразмерных деталей Комплект поставки №2
Штатив в комплекте с портативным ультразвуковым твердомером «Константа ТУ» или «Константа К5У» используется при измерении твердости изделий малой массы, изделий сложной формы с криволинейными измеряемыми поверхностями, изделий с чрезвычайно малыми площадками для измерения твердости с применением портативных твердомеров.Штатив обеспечивает плавное механические нагружение, а также перпендикулярное положение преобразователя в процессе измерения твердости, что позволяет устранить ошибки оператора в процессе контроля твердости, уменьшить разброс показаний единичных измерений твердомера.
Штатив необходим на производстве при проведении массового контроля деталей, а также для измерения твердости малоразмерных деталей в лабораторных условиях.
Отличительные особенности:
- отсутствие люфтов во всех соединениях позволяет с высокой точностью позиционировать индентор твердомера на криволинейных поверхностях объекта контроля;
- отсутствие изгибов стойки и основания обеспечивают высокую достоверность измерений даже при использовании повышенных нагрузок на индентор твердомера;
- обеспечение высокой повторяемости результатов измерений за счет перпендикулярности направления внедрения индентора твердомера к поверхности объекта контроля;
- уменьшение влияния человеческого фактора на результаты измерений;
- использование тисков позволяет зажимать детали сложной формы и малой массы для обеспечения точных измерений.
Методика контроля:
- установить преобразователь в стойку в соответствии с руководством по эксплуатации, закрепить его с помощью гайки;
- установить объект контроля под индентор преобразователя. При использовании комплекта поставки №2 зажать объект контроля в тиски, с помощью координатного столика установить необходимое расположение объекта контроля относительно индентора твердомера;
- у помощью зажимного винта на задней стороне штатива установить необходимую высоту расположения преобразователя;
- плавно нажать рычаг штатива до соприкосновения трубки носика преобразователя с объектом контроля;
- после срабатывания звуковой сигнализации твердомера, подтверждающей проведение измерения, плавно отпустить рычаг штатива;
- считать показания твердости на дисплее твердомера.
