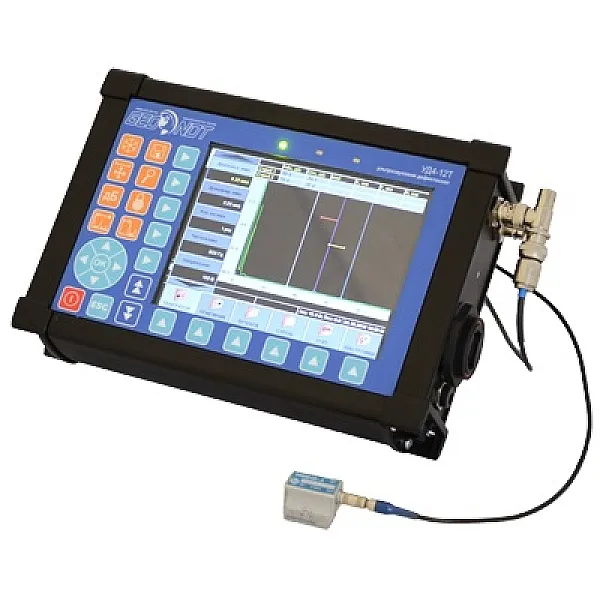

Ультразвуковой дефектоскоп УД4-12Т

Ультразвуковой дефектоскоп УД4-12Т

Данный ультразвуковой дефектоскоп УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.

Гарантия на УД4-12Т: 3 года.

Внесён в реестр Средств Измерений РФ

Поставляется со свидетельством о поверке.

Назначение УД4-12Т:

• поиск и обнаружение дефектов;
• измерение координат дефектов;
• измерение амплитуд сигналов от дефектов;

Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.

Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба).

Преимущества дефектоскопа УД4 12Т:

• Высокая чувствительность;
• Ударопрочный алюминиевый корпус;
• Привлекательная цена;
• Универсальный настроечный образец СО-7 в комплекте;
• Морозоустойчивый аккумулятор от -20oC;
• Пять (5) пьезоэлектрических преобразователей (на выбор) в базовой комплектации.

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:

• максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
• глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
• расстояние (R) до отражателя по оси ультразвукового пучка (мм);
• расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
• время (t) прохождения ультразвука в призме преобразователя (мкс);
• ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
• расстояние между импульсами на любом уровне от максимума в мм или мкс;
• условную высоту отражателя (ширину огибающей) в мм или мкс;
• расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
• ширину каждого строба в мм или мкс;
• амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
• амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
• скорость любых волн в объекте контроля в м/сек;
• толщину объектов контроля в мм (или мкс).

Функциональные возможности дефектоскопа УД4-12Т:

• замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
• визуальный количественный амплитудный анализ всех сигналов видимых на развертке
• оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
• строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
• измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
• построение АРД – посредством программы «АРД – Универсал» версия 3.1

Дефектоскоп УД4-12-Т может быть использован как в полевых, так и стационарных условиях.

• Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
• По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
• По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
• УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20С до +50С.
• УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35С при сохранении работоспособности.
