Ультазвуковой дефектоскоп NOVOTEST УД2301

Ультазвуковой дефектоскоп NOVOTEST УД2301

Является самым дешёвым дефектоскопом среди аналогов, представленных на рынке. Он используется для проведения неразрушающего контроля качества различных материалов, конструкций и изделий из металлов, композиционных материалов, стекла и пластика.

Дефектоскоп УД-2301 позволяет обнаруживать различные внутренние дефекты, нарушения однородности изделий и конструкций, измерять толщины стенок с односторонним доступом к объектам контроля, проводить контроль качества сварных соединений.
Помимо контроля внутренних дефектов, прибор позволяет измерять с большой точностью толщину изделий, показать сигнал в виде В-сканов и проводить полный документальный контроль сохраняя результаты измерений в собственную память до 32 гигабайт.

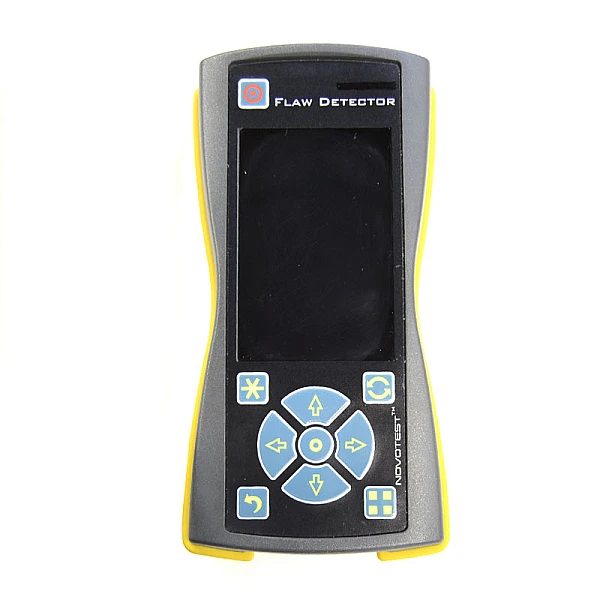

Корпус дефектоскопа UD2301 небольшого размера, что позволяет проводить измерения в ограниченном пространстве либо в труднодоступных участках. Заметно расширяет удобство работы с дефектоскопом UD-2301, четкий цветной дисплей, обладающий высоким разрешением 320*480 точек. Причем, нажатием одной кнопки можно изменить ориентацию дисплея на 90 градусов, получив 4 варианта ориентации на выбор для удобства настройки под себя и левше и правше.

Прибор производится в легком, прочном и эргономичном корпусе из ударопрочного пластика. Наружная поверхность корпуса защищена специальными резиновыми бамперами — бросить прибором об стену мы, конечно, не советуем, но в повседневном использовании это сильно увеличивает ударостойкость и надежность дефектоскопа.

Ультразвуковой дефектоскоп УД 2301 работает от аккумуляторов или батареек стандартного размера АА, что позволяет пользоваться прибором без риска остаться с разряженными батарейками в самый ответственный момент — в крайнем случае их можно купить в любом магазине, либо заблаговременно запастись нужным количеством аккумуляторов.

Прибор оснащен всеми функциями, которые должны быть в современном цифровом ультразвуковом дефектоскопе общего назначения: от дефектоскопии крупногабаритного литья до толщинометрии тонких изделий. Представители нашей компании с удовольствием помогут Вам выбрать вариант комплектации и проконсультируют по любым иным вопросам связанным с прибором. Мы готовы обучить Вас работе с дефектоскопом. Изготовитель готов разработать методики контроля изделий Вашей компании с использованием дефектоскопа UD 2301, изготовить специализированные образцы и преобразователи.

Отличительные особенности:

• минимальная цена среди аналогов
• миниатюрные размеры
• небольшой вес
• цветной большой дисплей с высоким разрешением
• наличие встроенной памяти большого объема, позволяющей сохранять практически неограниченно количество настроек и результатов
• возможность работы с любыми пьезопреобразователями
• частотный диапазон с плавной регулировкой от 1 до 10МГц
• отображение шкалы развертки как в микросекундах, так и в миллиметрах
• наличие всех необходимых режимов работы — АСД, ВРЧ, АРД
• два независимых строба с индивидуально настраиваемой логикой срабатывания
• автоматическое или ручное построение кривой ВРЧ (до 32 точек)
• наличие в приборе режима работы по DAC кривым (построение по 32 точкам)
• наличие в дефектоскопе режима контроля с использованием АРД-диаграмм
• два вида представления сигналов: детектированый и радио для повышения надежности выявления различных дефектов и повышения точности при работе в режиме толщинометрии
• построение и обработка в дефектоскопе A, B разверток (А-скан, Б-Скан)
• режимы: огибающей, заморозки и отображения хода луча для удобства проведения дефектоскопии
• возможность гибкой настройки интерфейса прибора
• в дефектоскопе реализована уникальная система вывода информации, повышающая удобство работы с дефектоскопом и производительность контроля – можно настроить отображение необходимого количества параметров и их размер
• архив измерений, архив настроек, архив преобразователей – в приборе реализована возможность сохранения любых параметров на встроенную память с последующей передачей на ПК для формирования и печати протоколов контроля
• 4-ре варианта ориентации дисплея с возможностью поворота в любой момент
• мультиязычность (выбор языка интерфейса в меню прибора)

Интерфейс

1. Основной меню прибора в одной из цветовых схем (светлая).  Устанавливается в меню прибора.



2. Основное меню прибора в темной цветовой схеме. Устанавливается в меню прибора.



3. Режим настройки и работы с использованием ВРЧ.



4. Режим настройки и работы с использованием АРД-диаграмм в вертикальной (портретной) ориентации.



5. Режим настройки и работы с использованием АРД-диаграмм в горизонтальной (альбомной ориентации). Изменение ориентации дисплея доступно в любой момент в режиме Измерения нажатием одной кнопки.



6. Просмотр сохраненного измерения с настройками прибора с возможностью загрузить все настройки прибора, либо только настройки преобразователя.
