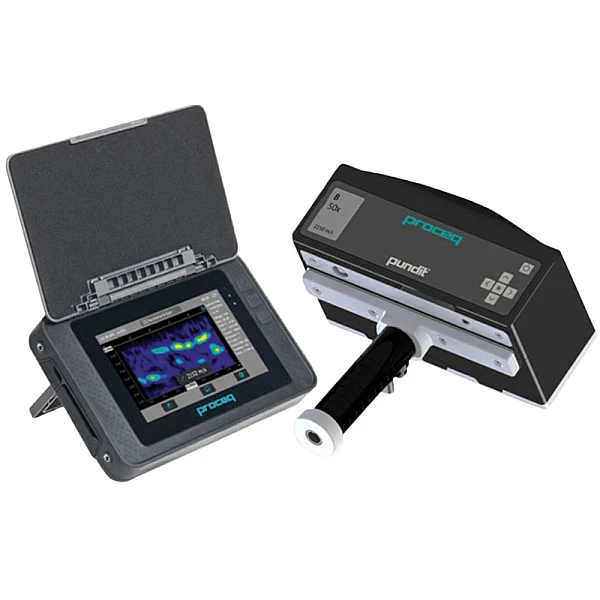

Ультразвуковой томограф бетона Proceq Pundit 250 Array

Ультразвуковой томограф бетона Proceq Pundit 250 Array

Самый быстрый и эффективный прибор для томографии бетона методом ультразвукового эхо-импульса с использованием технологии многоканальной фазированной дифракционной решетки.Преимущества Proceq Pundit 250 Array

• Высокое разрешение изображений дефектов, стальной арматуры и каналов
• Курсоры для информации о глубине и местоположении объекта
• Доступ к настройкам непосредственно из режима измерений
• Экспорт необработанных данных
• PC Software
• PL-Link для анализа и экспорта данных в приложения других производителей
• Защищенный электронный блок с цветным экраном 7" (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором
• Внутренняя флэш-память 8 Гб
• USB / питание и Ethernet
• A-скан
• B-скан в реальном времени
• Панорамный B-скан

ОписаниеPundit 250 Array совершает квантовый скачок в ультразвуковой томографии. Наличие множества уникальных инноваций делают этот ультразвуковой многоканальный прибор лучшим и самым быстрым решением по измерению толщины, поиску дефектов и объектов, которые сложно обнаружить при помощи других технологий. Такой инновацией является оценка качества толстостенных бетонных элементов, например тюбинги тунелей, а также трубы и каналы, находящиеся за слоем арматуры бетона.

Уникальная технология B-скана в реальном времени и панорамные изображение с высоким разрешением доступны пользователю сразу на объекте. Возможность расширения комплектации до версии с двумя ручками и 16 канальной системы для двухкратного увеличения полосы сканирования.

• Изображение с высоким разрешением
• Просмотр и оптимизация В-скана в реальном времени перед сохранением
• Панорамный режим для сканирования большой площади
• Частота кадров - 5 кадров в секунду с полной стабилизацией изображения

Обзор

• Диапазон измерений - До 1 м в зависимости от качества бетона
• Диапазон частот - от 15 до + 100 кГц
• Технология - Ультразвуковой эхо-импульс, фазированная дифракционная решетка
• Разрешение измерения - 1 мкс
• Модулирующее напряжение UPE - ±150 В
• Коэффициент усиления приемника - 1 – 10000 (0 – 80 дБ)
• Номинальная частота датчика - 50 кГц (поперечная волна)
• Форма импульса - Прямоугольная волна
• Задержка импульса - 8 – 200 мс
• Количество каналов - 8 (с возможностью расширения до 16)
